一、用途

我公司生产的BYF-16型动态平衡阀，用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。

二、特点
1、能使系统流量自动平衡在要求的设定值；

2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率；

3、能有效地克服“大流量，小温差”的不良运行方式，提高系统能效，实现经济运行。

三、工作原理

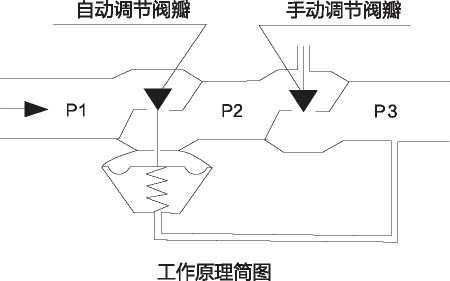

动态平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1,手动调节阀瓣的前后压力分别为P2、P3o当手动调节阀瓣调到某一位置时，即人为确定了 “设定流量”，以及相对应的固定（P2-P3）值。当系统流量增大时，（P2-P3）的实际值超过了允许的给定值，此时自动调节阀瓣自动关小，直至流量重新维持到设定流量，反之亦然。

四、结构型式

该阀主要由阀体、上下盖、自动调节阀瓣、手动调节阀瓣、膜片和弹簧等组成，如上图所示:

一、主要外型尺寸及性能参数

DN	L	D	D1	n-d	H1	H2	流量控制范围m³∕h
15	100	螺纹连接			72	70	0.1-1
20	100				72	70	0.1~1.5
25	115				81	74	0.2-2
32	160	135	100	4-18	110	70	0.5-4
40	200	145	110	4-18	125	110	1-6
50	215	160	125	4-18	120	115	2-10
65	230	180	145	4-18	138	120	3-15
80	275	195	160	8-18	150	146	5-25
100	290	215	180	8-18	172	165	10-35
125	310	245	210	8-18	183	208	15-50
150	350	280	240	8-22	200	205	30-80
200	430	335	295	12-22	230	295	40-180
250	520	405	355	12-26	255	345	100~300
300	635	460	410	12-26	357	430	150-500
350	670	520	470	16-26	372	495	200-700
